Как рассчитать систему вентиляции

Грамотно спроектированная вентиляция- результат правильных расчетов для прокладки инженерных сетей. Ошибки на этапе проектирования приводят к перерасходу электроэнергии или дискомфорту в помещении. Рассмотрим, как рассчитать систему вентиляции и избежать нарушений.

Санитарные требования и нормы расчета

Требования по допустимому воздухообмену отражены в СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», а также в профильных ГОСТах, где отражены параметры микроклимата для зданий различного профиля. Для жилых зданий дополнительно применяется СП 54.13330.2022, для общественных — СП 118.13330.2022.

Согласно нормативным документам расчеты в помещениях выполняют по объему необходимого воздуха с учетом санитарных требований. Объемы подачи рассчитывают с обязательным учетом предназначения объекта.

Среди важных требований:

• норма воздуха на человека (если площадь помещения более 20 кв. м) составляет не менее 30 м³/ч для гостиных и спален, не менее 60 м³/ч - для офисов без естественного проветривания, где отсутствуют окна и форточки;
• удельная норма на человека (если площадь менее 20 кв. м) рассчитывают исходя из нормы 3 м³/ч на каждый кв. метр жилой зоны.

Нормативная кратность отражает, какое количество раз в течение часа должен обновиться отработанный объем воздуха.

Отступления от стандартов приводят к официальному запрету надзорных органов принимать смонтированную вентиляционную установку в эксплуатацию. В первую очередь, требования к строгому соблюдению норм предъявляются к коммерческой и промышленной недвижимости.

Расчет по санитарно-гигиеническим нормам

Соответствие нормам необходимо для создания здорового микроклимата. Расчет вентиляции в помещении по санитарно-гигиеническим нормам опирается на данные уровня влаги, объемы выбросов загрязняющих веществ, тепловой баланс, влияющий на качество воздуха. Требования для разных зон (прихожая, спальня, ванная) различаются. Сбалансированную систему рассчитывают с учетом числа пользователей, нормативов воздухообмена.

Ключевые нормируемые параметры микроклимата: температура в помещении, относительная влажность (норма 40–60%), скорость движения воздуха (не более 0,2–0,5 м/с для жилых помещений), концентрация CO₂ (не более 1000 ppm). Все эти показатели учитываются при проектировании вентиляционной системы.

Основные методики расчета

Расчет объема воздуха

Параметры объема обусловлены количеством людей, пребывающих в помещении. Для проживающих норма - примерно 60 м³/ч, для находящихся эпизодически - 20 м³/ч.

Подачу свежего воздуха устанавливают 30 м³/ч, не меньше 3 м³/ч - на квадратный метр. Сначала определяют, сколько требуется конкретному помещению, затем под эту цифру подбирают оборудование - вентиляторы, калориферы и прочее.

Расчет системы вентиляции по кратностям

Полное обновление воздуха в комнате каждый час необходимо для создания комфортной атмосферы. Нормы кратности отражены в СП или СанПиН для каждого типа помещения. Рассчитать систему по кратностям можно по формуле: L = N × V, где N - кратность, а V - объем помещения (м³), L — требуемый воздухообмен (м³/ч).

Коэффициент вентиляции

Оптимальная работа вентустановки основана на необходимом объеме приточного воздуха. Слабый приток не создаст полноценного воздухообмена, а избыточно высокий приведет к повышенным расходам, неоправданно габаритному оборудованию. Как же рассчитать вентиляцию в помещении правильно?

Коэффициент вентиляции (K) показывает, сколько раз воздух обновляется в течение одного часа. Он рассчитывается по формуле K = W / V, где W - это объем воздуха, который вентсистема подает или удаляет за час (м³/ч), а V - объем комнаты (м³).

Рассчитать значение V (объем) можно по формуле V = S × h, где S - площадь помещения, h - высота потолков.

При расчете воздухообмена по числу людей, применяют формулу: VN = n × Vj, где VN — объем приточного воздуха (м³/ч), n — число людей в помещении, Vj — норма притока на одного человека (м³/ч). Значение Vj принимают: 30 м³/ч — для помещений с открывающимися окнами, 60 м³/ч — для помещений без естественного проветривания.

Рассчитывать коэффициент вентиляции рекомендуют с использованием максимальных значений, чтобы избежать недостаточного воздухообмена. Для проектирования сложных систем вентиляции необходимо обратиться к специалистам, которые учтут действующие нормы, специфику помещения.

Расчет по типу системы

Рассчитать естественную вентиляцию в помещении

Разница температур свежего и отработанного воздуха образует естественную вентиляцию без принудительного давления. В холодную погоду перепад давления образует активный воздухообмен. Чем теплее уличный воздух, тем меньше эффект сменяемости потока. Естественная вентиляция включает планирование зон подачи воздуха в помещения и точек удаления отработанного.

Для стабильной очистки воздуха требуется расчет естественной вентиляции: p = h × (pH- pB). Обозначения: p - внутреннее давление, h - высота трубы, pH - плотность воздуха с улицы, pB - плотность удаляемых потоков.

Расчет приточно-вытяжной вентиляции

Расчет механизма приточно-вытяжной вентиляции регламентируется законодательными документами и санитарными нормативами. Это комплексная задача, требующая учета многих факторов: климатических условий, типа помещения, количества в нем людей, источников загрязнения и других параметров. Результаты расчетов служат основой для проектирования воздуховодов, выбора оборудования, обеспечения комфортного микроклимата.

При расчетах учитывают также сезонные показатели температуры, влажности, источники загрязнения (оборудование, технические процессы). На основании полученных данных подбирают оборудование, обеспечивающее необходимую производительность.

Для быстрых предварительных расчетов оценки используют онлайн-калькуляторы. Но для сложных объектов (объекты общественного питания, помещения со сложным оборудованием) требуется полноценный аэродинамический расчет, проведенный специалистами.

Расчет принудительной системы вентиляции

В проекте учитывается разновидность вентустановок (приточная, вытяжная, приточно-вытяжная), габариты воздуховодов, толщину шумоизоляциии, другие факторы. Использование рекуператоров также учитывается при определении объемов подаваемого и удаляемого воздуха: рекуператор утилизирует тепло вытяжного воздуха и передает его приточному, что снижает нагрузку на калорифер и уменьшает энергопотребление.

Как выполнить расчет вентиляции для помещения

Способы расчетов зависят от задачи, поскольку для зданий разного профиля рекомендуют различные механизмы вентиляционных систем.

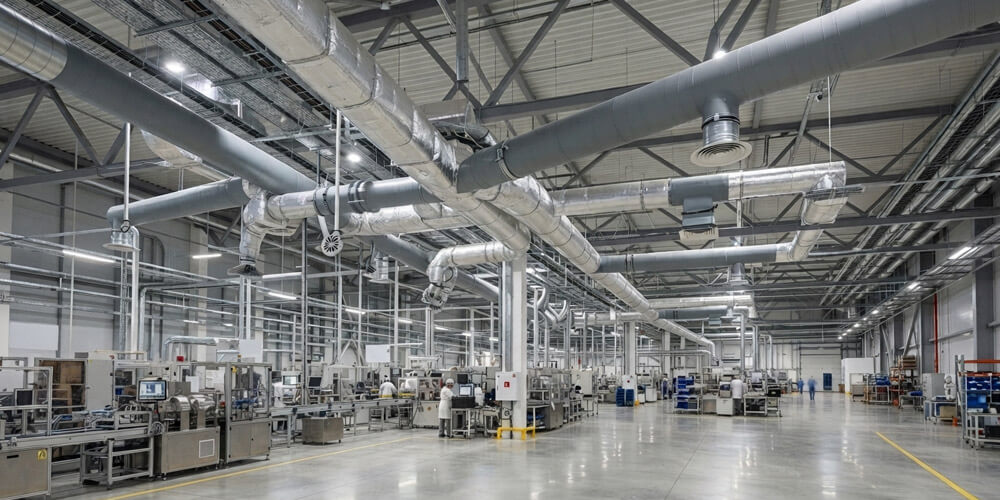

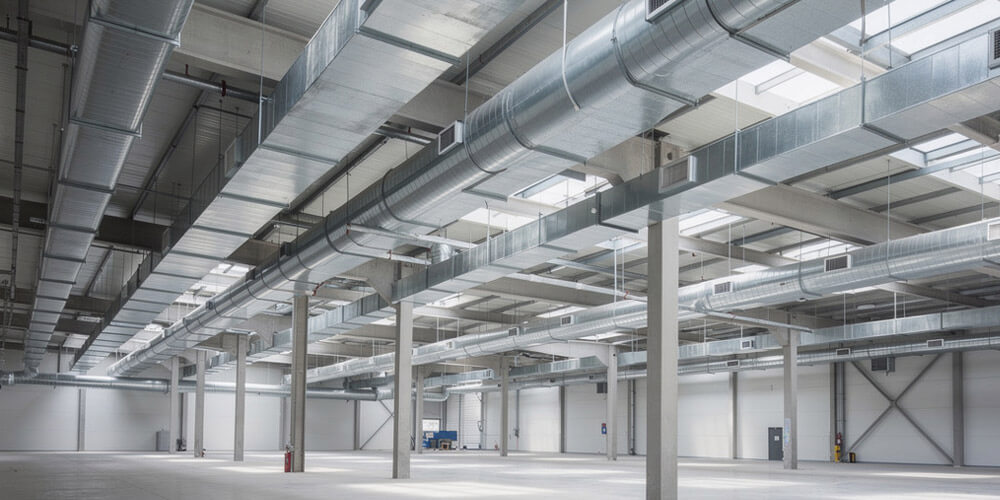

Как рассчитать вытяжную вентиляцию на производстве

Производственные объекты нуждаются в комплексных расчетах для вентустановок нескольких видов: для местных отсосов над источниками загрязнений, для общеобменной установки, равномерно распределяющей воздух. Местные отсосы рассчитываются исходя из скорости всасывания в рабочей зоне и геометрии источника загрязнения. Общеобменная вентиляция рассчитывается по кратности или по концентрации вредных веществ согласно ГОСТ 12.1.005 и санитарным нормам для конкретного производства. Проекты включают сведения по каждому типу оборудования. Грамотное проектирование сети магистральных воздуховодов, комбинация локальных вытяжек обеспечивают необходимый воздухообмен, безопасную для здоровья производственную среду.

Расчет вентиляции в квартире или доме

Разработаны два метода расчетов. Первый - по числу людей, второй - по кратности обновления воздуха. Нормой для жилой комнаты считается полная смена за 1 час всего воздуха. Для санузлов, ванных, кухонь требования выше.

Если в комнате люди находятся продолжительное время, нормой считается 60 м³/ч на человека. В проходное помещение (например, общую гостиную) добавляют 20 м³/ч с учетом каждого временного посетителя. Кратность обновления воздуха на кухнях обусловлена разновидностью варочной панели. При работе электроприбора нормативное обновление 60 м³/ч, газового оборудования - необходима замена 90 м³/ч. В подсобных помещениях достаточно 0,2 крат в час.

Расчет по кратности выполняют по формуле L = V × n, где L - расход воздуха (м³/ч), V - объем комнаты (м³), n - нормативная кратность.

Выполняя расчеты разными способами, можно получить различные результаты. За основу нужно принимать максимальный показатель. Для баланса необходимо, чтобы объемы приточного воздуха и отработанного были одинаковыми.

Пример: для спальни площадью 15 м² и высотой потолка 2,7 м объем V = 15 × 2,7 = 40,5 м³. При кратности 0,5 раз/ч требуемый воздухообмен L = 40,5 × 0,5 = 20,25 м³/ч. Однако по норме на человека для постоянного пребывания требуется 60 м³/ч — это значение больше, поэтому оно и принимается за расчетное.

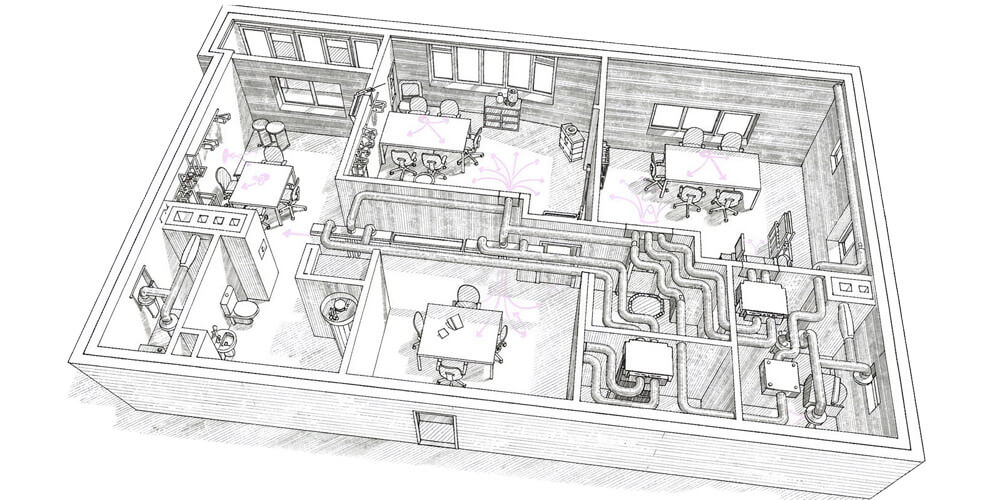

Инженерный расчет сети воздуховодов

Расчет сечения вентиляции

Различают канальные и бесканальные вентиляционные конструкции. У первой модели соотношение длины и ширины вентканала как 3:1. Скорость по главной магистрали должна составлять 5 м/с, по распределительным каналам – 3 м/с. Превышение этих скоростей приводит к шуму и повышенному аэродинамическому сопротивлению.

Установить площадь сечения воздуховодов можно, если известен объем воздуха, поступающего в помещение (L) в м³/ час и скорость перемещения воздушной массы по каналу(Vc) в м/с. Для согласования единиц измерения вместо одного часа нужно указать в формуле время в секундах (1 час=3600 сек), выполнить расчет: F = L/3600 х Vc. Показатель F будет указывать площадь сечения (м²).

Расчет диаметра вентиляции

Определить диаметр воздуховода нужно с использованием технических документов, куда внесены данные о взаимосвязи объема приточного воздуха и скорости потока. Для этого следует найти точку пересечения в таблице известного объема приточного воздуха и по шкале скорости значение 5 м/с. Правильный расчет предотвращает появление шумов или низкую производительность вентиляции.

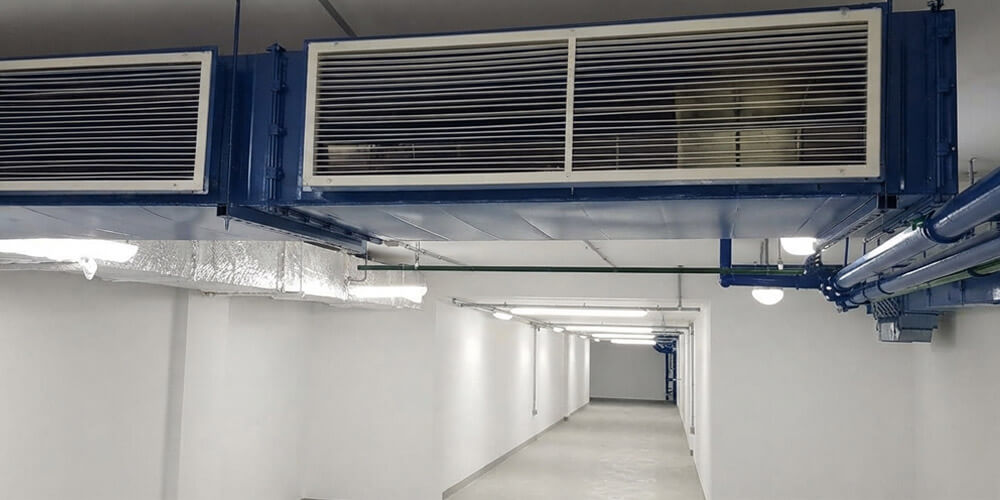

Мощность калорифера

Рассчитывать мощность теплового оборудования нужно, чтобы вентиляционная установка надежно прогревала воздух даже в сильные морозы. Производительность калорифера: R = A× n × с n × QT (кВт). Показатель А - это расход воздуха в м³/с через установку, c n – теплоемкость, выраженная в 1,005 кДж/(кг*К), QT – это разница между температурой воздуха для подачи в помещения и температурой на входе в установку.

Нарушения вентиляции при ошибочных расчетах

Проектирование и расчеты вентиляции с ошибками быстро видны в ощутимых проблемах, ощущении дискомфорта в помещении:

• заниженный воздухообмен - ощущение дискомфорта, посторонние запахи, грибковые инфекции. На производствах могут портиться материалы, падает работоспособность персонала;
• завышенный воздухообмен - сквозняки, перерасход энергии, быстрый износ оборудования;
• неправильный подбор сечения каналов- сильный шум, засоры;
• ошибки в аэродинамическом расчете - неравномерная подача воздуха по веткам, недостаточная производительность, перегрев вентиляторов;
• ошибки при расчете мощности калорифера - недогрев или перегрев входящего воздуха, обмерзание рекуператора, поломки оборудования, лишние энергозатраты.

Результатом точного расчета вентиляции помещения станет стабильный приток воздуха в нужном объеме. Параметры уровня температуры, влажности будут оптимальными для ощущения комфорта и высокой работоспособности.
