Центральная вентиляция - это важная часть инженерной системы, предназначенная для создания качественного воздухообмена во всех помещениях здания. От эффективности ее работы зависит оптимальный микроклимат, уровень комфорта для работы и проживания.
Что такое центральная вентиляция
Существуют разные виды вентиляции - естественная, децентрализованная, а также другие системы, которые классифицируют по назначению, принципу работы, конструкции, дополнительным функциям. По способу движения воздуха центральная вентиляция относится к принудительному (механическому) типу. Воздух нагнетают вентиляторы, а также другое оборудование. Инженерная система требует электричества, регулярного обслуживания, она управляема, не зависит от погоды.
Благодаря центральной вентиляции в здание поступает свежий воздух с улицы, который через некоторое время удаляется как отработанный. В нем накапливаются загрязнения (пыль, химические соединения), накопившийся углекислый газ (CO₂), избыточные влага, тепло.
Оборудование обеспечивает стабильный приток в больших объемах, вывод отработанных воздушных масс, поддержание санитарно-гигиенических норм. Система обслуживает несколько помещений при помощи распределяющих воздух устройств и узлов, расположенных по всему зданию. Основной блок размещается на стене, крыше дома, в отдельном техническом помещении. Регулируемый контур, в отличие от локальных проветривателей, позволяет поддерживать стабильные параметры среды, создает комфорт.
Основные функции и задачи центральной вентиляции
Практичная система решает единовременно несколько задач: регулировку микроклимата, тепловую нагрузку оборудования, защиту конструкций.
Основные функции централизованной вентиляции:
- организация воздухообмена - притока свежих воздушных масс, удаления отработанных с учетом профиля объекта, например, производственного цеха или кухни;
- поддержание качества воздуха путем очищения от пыльцы, пуха, прочих загрязнений, что важно для людей с аллергией, а также респираторными заболеваниями;
- увлажнение и осушение в зависимости от потребностей;
- рекуперация тепла - передачи тепла без смешения потоков от вытяжного потока приточным массам для снижения нагрузки на отопление зимой;
- равномерное распределение подготовленного воздуха по всем зонам без сквозняков, застойных мест;
- защита оборудования - систематический контроль влажности, воздухообмен предотвращают сырость, распространение грибка, тем самым продлевают срок службы здания. Этому способствуют также встроенные модули обеззараживания.
Автоматизация и управление позволяют системе настраивать контроль температуры воздуха, интенсивность работы вентиляционной установки, подстраиваться под фактические потребности. Тонкая регулировка оборудования позволяет балансировать - в одних помещениях удалять запахи, в других повышенную влажность.

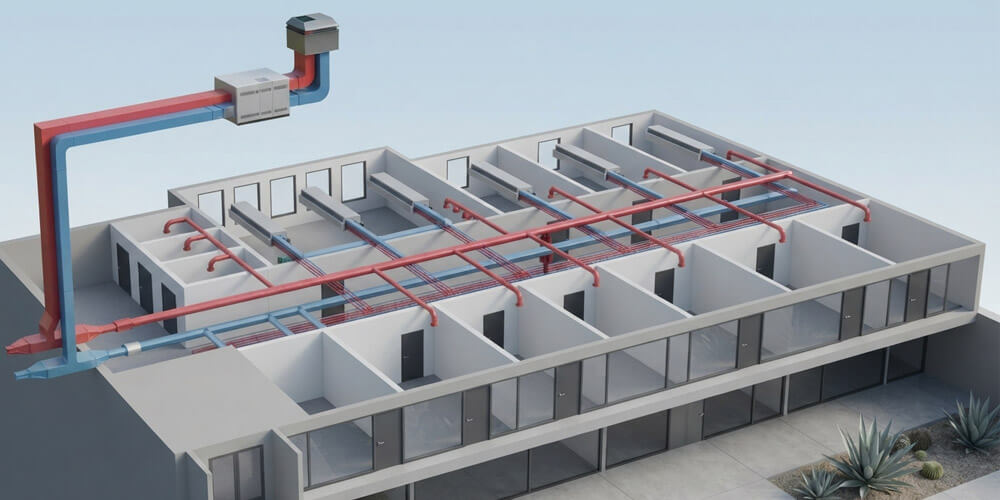

Устройство центральной вентиляции
Ключевые элементы централизованной вентиляции:
- приточные и вытяжные установки. Здесь сосредоточены вентиляторы, которые заставляют воздух двигаться, фильтры для очищения приточного воздуха, теплообменники, водяные или электрические калориферы для подогрева воздушных масс в холодное время, элементы автоматики;
- воздуховоды. Сеть каналов транспортирует воздух по магистральным участкам и распределительным веткам к отдельным зонам или помещениям;
- заборные и раздающие воздух люки. Могут иметь створки для регулировки или перекрытия потока, часто закрыты декоративными решетками.
Кроме основного оборудования возможна дополнительная установка увлажнителей или бактерицидных ламп. При проектировании необходимо правильно расположить точки забора воздуха, а также выброса, чтобы потоки не смешивались.
Функциональность и эффективность системы так же повышают и другие устройства. Среди них канальные охладители для кондиционирования воздушного потока, фильтры для удаления загрязнений, шумоглушители для снижения уровня шума от работы мощных вентиляторов. Их установка может быть обусловлена требованиями надзорных органов, спецификой объекта.
Система автоматики координирует работу всех механизмов установки - управляет заслонками, регулирует интенсивность вентиляторов. Датчики сигнализируют об уровне влажности, CO₂, температуре, сообщают о присутствии на объекте людей.
Высокая производительность централизованной вентиляции обеспечивает воздухообмен на больших площадях просторных домов, коттеджей, коммерческих, промышленных зданий.
Основные виды централизованной вентиляции
По принципу работы и функциональности центральные системы вентиляции бывают разными.
Приточная
Установка предназначена только для подачи свежего воздуха. Центральный блок фильтрует уличный воздух, при необходимости нагревает его или охлаждает, затем распределяет через сеть воздуховодов. Удаление отработанного воздуха наружу предусмотрено через естественные вентиляционные каналы, установленные в санузлах, кухнях. Такой вид рационален для офисов, общественных зданий, где активный приток свежего воздуха важнее его удаления.
Вытяжная
Система принудительно удаляет отработанный воздух с повышенным уровнем влаги, вредными веществами, запахами через воздушные каналы и вентрешетки. Вытяжная вентиляция необходима для зон с интенсивным выделением загрязнений, чтобы не допустить их распространение по всему зданию. Приток осуществляется через окна, двери, микротрещины в конструкциях здания.
Приточно-вытяжная
Наиболее распространенная и сбалансированная система, где одновременно работают оба потока - приточный и вытяжной. Вентиляционная установка, как правило, имеет функцию рекуперации. Теплообменник передает тепло приточному потоку от удаляемого, что значительно сокращает энергозатраты на нагрев потока, особенно в холодное время года. Приточно-вытяжная установка гибко управляет климатическими параметрами с помощью автоматики.
Преимущества и недостатки
Внедрение на объектах централизованной системы вентиляции дает ряд весомых преимуществ, главными из которых являются чистый и свежий воздух в помещениях, экономия тепла до 30%, безопасность работы установки. В данной вентиляции система притока и оттока поддерживает постоянное обновление воздушных масс, равномерное их распространение без застойных зон, эффективное удаление запахов.
Высокая производительность оборудования обеспечивает воздухообмен высокой интенсивности для поддержания здорового микроклимата. Однако, с учетом нормативов (требуется не менее 30 м³/час свежего воздуха для 1 человека), не всегда рационально устанавливать мощную систему в небольшом помещении. Она подходит для многоэтажных домов, коммерческих зданий, предприятий. К преимуществам установки относят также:
- использование рекуперации - передачу тепла отработанного воздуха свежему потоку, что дает возможность экономить на электроэнергии;
- контроль влажности, предотвращение появления конденсата, плесени;
- полная автоматизация процессов, центральное управление для регулировки режимов работы, интенсивности притока, температуры;
- возможность охлаждения при необходимости.
Размещение центрального блока в подвале, на чердаке или другом техническом помещении позволяет изолировать жилые зоны от шума работающего оборудования.
К минусам центральной вентиляции относят высокую стоимость, сложность монтажа. Оборудование монтируют обычно на этапе строительства здания или капитального ремонта, чтобы скрыть воздуховоды под отделкой. В случае перепланировки перенести технические конструкции будет непросто.
Стоит учесть, что в многоквартирных домах бывает сложно согласовать прокладку воздуховодов, поскольку может быть нарушен архитектурный облик здания, уменьшена высота помещений.
Проектирование и расчеты
Создание инженерной системы, которая обеспечит нужный воздухообмен в здании, будет работать стабильно, эффективно и без лишних шумов, начинается с проектирования на основе актуальных строительных норм и правил. Специфика объекта включает тщательный анализ параметров, планировки вентиляционных магистралей, архитектурные и строительные ограничения. Учету подлежат даже внешние факторы:
- уровень шума и загрязнений в районе строительства;
- климатические характеристики региона (температура и влажность).
В соответствии с государственными стандартами и санитарными требованиями учитывается кратность воздухообмена с учетом предназначения помещения. Так, например, в санузлах, на кухнях нормы кратности достигают 10, для всего объема здания показатель должен быть не ниже 0,35.
Расчеты минимального расхода наружного воздуха проводят с учетом количества людей. Для жилых комнат норма составляет30 м³/ч на человека. Однако если в помещении на одного человека приходится более 20 м² общей площади, то допускается 3 м³/ч на квадратный метр.
При расчетах также учитывают:
- площадь сечения воздуховода для допустимой скорости движения воздуха;
- потери давления в сети воздуховодов - они влияют на подбор вентиляторов;
- тепловую нагрузку при подогреве или охлаждении воздуха;
- уровень шума и надежность звукоизоляции.
Объемы приточного и вытяжного потоков должны быть примерно равны. Дисбаланс становится причиной сквозняков и других проблем. Предусмотренный запас мощности системы по расходу воздуха придает работе стабильность даже при небольших отклонениях от расчетных условий.

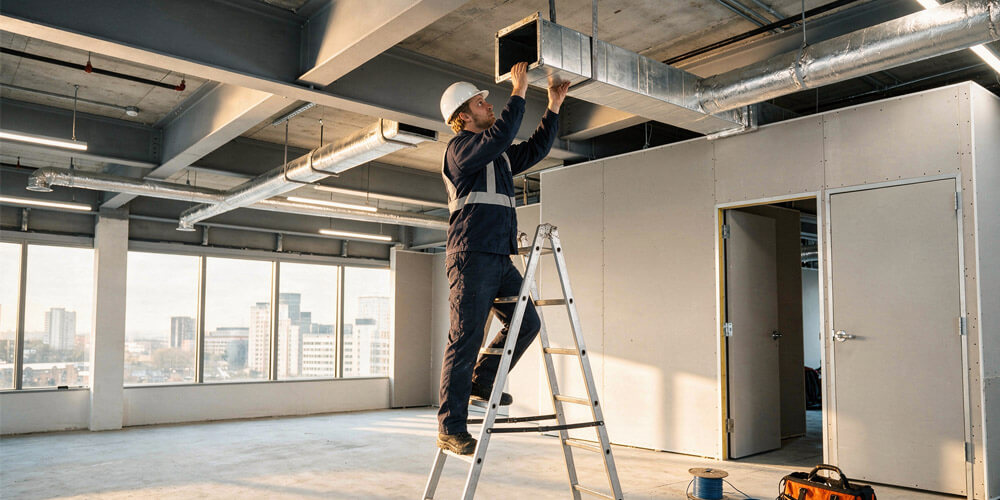

Монтаж и настройка
Процесс установки и наладки центральной вентиляции проводится строго в соответствии с проектной документацией и включает несколько этапов:
- Поставка оборудования, материалов. Подготовка технологических проемов.
- Монтаж магистральных воздуховодов, решеток, других элементов системы. Установка шумоглушителей.
- Размещение основного агрегата. Подключение инженерных коммуникаций (электричество, вода, канализация для отвода конденсата).
- Балансировка расходов по каждой точке выхода.
- Проверка герметичности соединений, замер уровня шума.
Пусконаладка включает запуск оборудования, затем настраиваются воздушные потоки, завершается программирование контроллеров. Поскольку центральная система вентиляции - это комплекс сложного оборудования, то она требует периодического обслуживания: замены фильтров (раз в 3–6 месяцев), дезинфекции теплообменников. Таким образом, гарантировано сохранение расчетных параметров.
Чем отличается центральная и децентрализованная вентиляция
Существенные отличия двух вентиляционных систем проявляются в том, что центральная обслуживает здание целиком, включая отдельные зоны, децентрализованная - работает автономно, в конкретном помещении - офисе, квартире или мастерской.
Независимость и гибкость децентрализованной системы обеспечивают индивидуальные настройки под особенности и запросы заказчиков, контроль над воздухообменом для комфорта и сохранения энергии. Компактное устройство, работающее на основе бризеров, или приточных воздухоочистителей, предусматривает удаление отработанного воздуха через естественную вытяжку под давлением приточного.
Различия в структуре и функциональности установок обуславливают выбор: центральная вентиляция - это решение для больших зданий с множеством жилых, а также рабочих зон, децентрализованная система подходит для отдельных помещений.
Особенности центральной вентиляции на разных объектах
Система является распространенной в разных типах зданий, где необходим комфортный воздушный обмен:

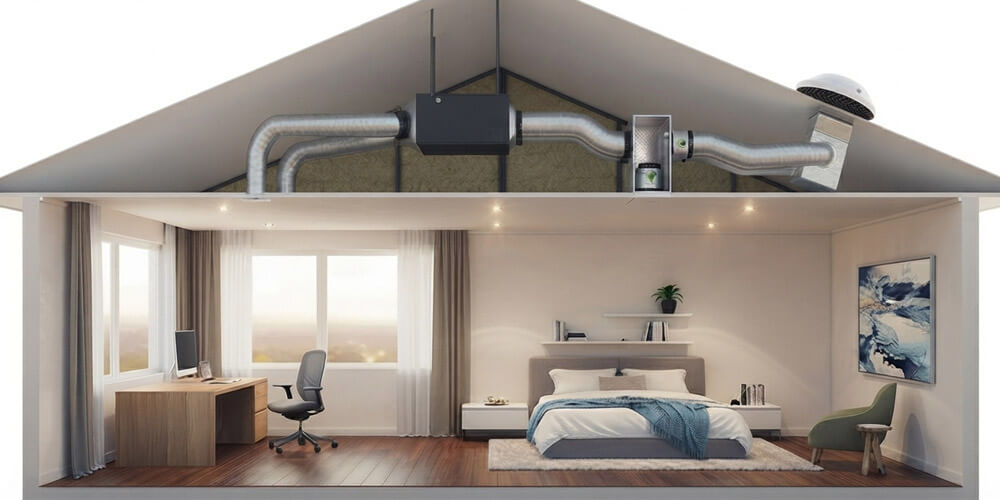

- частных домах. Поддерживается качественный микроклимат в спальне, гостиной, детской, удаляются запахи из кухни, излишняя влага из подвала;
- квартирах многоэтажных домов. Устанавливается оптимальный уровень воздушных масс, не создаются условия для появления плесени;

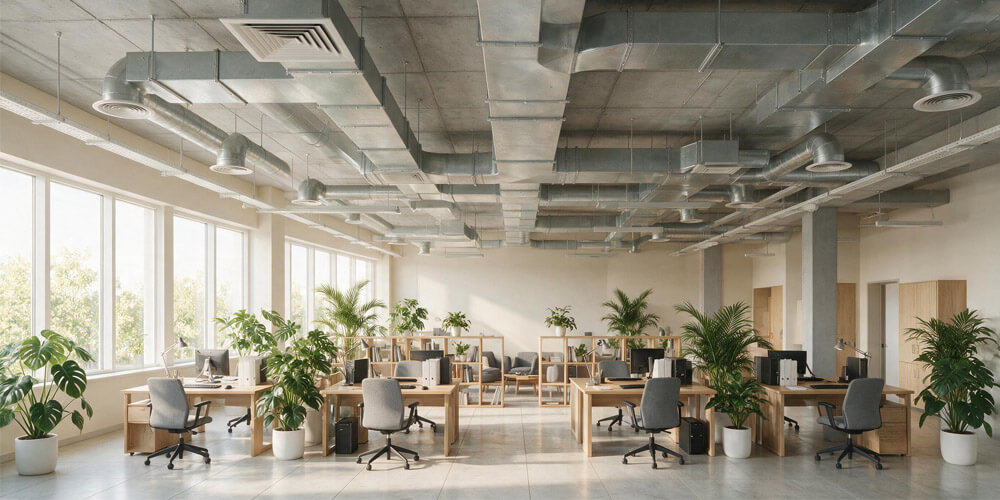

- промышленных объектах и офисных помещениях. Создаются комфортные условия для работы персонала. Система справляется с нагретым воздухом от станков, химическими испарениями, другими агрессивными средами.
Установка центральной вентиляции в отдельное помещение нерациональна экономически. Исключением являются многоуровневые апартаменты. Высокая стоимость, технические сложности монтажа обуславливают индивидуальные решения.
